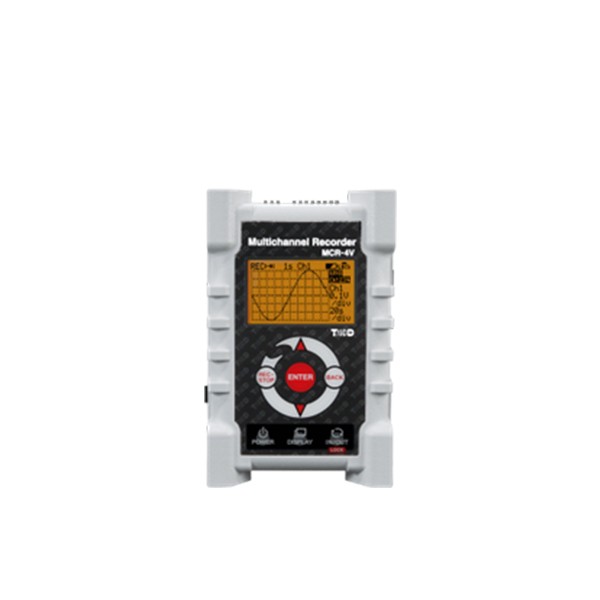

用途：MCR 系列記錄儀是 4 通道電池供電記錄儀。MCR-4V 是一款電壓記錄儀，可測量高達 24V 的電壓?？梢宰越M或搭配MCR-4TC一起組合成4個單元的集合體，最多可同時測量16個通道，實現了革命性的電池驅動。
除了通過USB進行直接通信外，記錄數據也可以通過SD卡傳輸?shù)絺€人計算機。 此外，可以在MCR-4V本身的LCD顯示屏上顯示和查看圖形。
MCR-4V具有多通道和大型內部存儲器（每個單元最多480,000個讀數），非常適合長時間測量不同位置的電壓和電流信號，具有大量數據的各種實驗以及跟蹤電壓和電流的頻繁變化。
特點：
·快速準確的電壓測量；
·連接多達16個通道的同步記錄
·由2節AA堿性電池給設備進行供電，電池可以進行更換；
·數據自動儲存在SD卡中；
·可以在觸摸屏上進行操作；
·查看實時數據；
·具有預熱功能；
·測量不同的電位信號；
·輸入電壓的不同，可記錄和顯示不同的模式和單位；
·最多可存儲480000個數據；
·測量范圍廣泛；
·方便安裝；
技術參數：
測量通道 | 4個通道 |
測量項目 | 電壓 |
測量范圍 | 范圍：±300 mV, ±1.5V, ±6V, ±24V，自動 絕對最大輸入電壓：±50 V |
輸入阻抗 | 約1.1 MΩ |
輸入頻率 | DC-100HZ |
測量精度 | 50～60HZ的濾波器的打開時，精度如下： ±300mV：±(0.3% + 0.06 mV) ±1.5V：±(0.3% + 0.3 mV) ±6V：±(0.3% + 0.6 mV) ±24V：±(0.3% + 2.4 mV) 自動：根據使用范圍 |
分辨率 | 50～60HZ的濾波器的開關有兩種分辨率 ON:0.01mV OFF:0.1mV |
LCD顯示內容 | 測量數據和數據曲線圖，電池電量等 |
預熱功能 | 允許電壓范圍：3~24V（外部電源） 允許最大電流：1.0A |
記錄方法 | 瞬時或平均 |
記錄間隔 | 2, 5, 10, 20, 50, 100, 200, 500 ms. 1, 2, 5, 10, 15, 20, 30 sec. 1, 2, 5, 10, 15, 20, 30, 60 min. （最小間隔將取決于通道數，測量范圍和50-60Hz濾波器設置。） |
數據記錄容量 | 480000組數據（當使用一個通道測量時） 240000組數據（當使用兩個通道測量時） 160000組數據（當使用三個通道測量時） 120000組數據（當使用四個通道測量時） |
記錄模式 | 循環測量（當數據存儲滿時，新的數據將覆蓋舊的數據）；一次測量（當數據存儲滿時，數據采集器將停止記錄數據） |
工作環境 | 溫度：0°C ~+50°C,濕度：90%RH以下（非冷凝） |
電源 | 交流電（需適配器AD-05A2）/USB連接電源（5V/250mA）/2節AA堿性電池(或鎳氫電池) |
防水等級 | 無 |
電池壽命 | 約4.5-130天 |
通訊接口 | USB 2.0 |
尺寸 | 高120毫米×長75毫米×寬32毫米 |
重量 | 約145g (包含AA堿性電池) |
附件 | AA堿性電池x 2，USB Mini-B通信電纜（US-15C），卡槽蓋，使用說明書（帶保修） |
可選配件：
AD-05A2 AC適配器 | ||
 | ||
輸入 | AC 100-240V | |
輸出 | DC 5V, 1A | |
頻率 | 50/60 Hz | |
電纜長度 | 1.5米 | |
US-15C | ||
 | ||
電纜長度 | 1.5米 | |
