DJ-6292D土壤水分溫度電導率水勢測量系統用于對土壤的水分、溫度、電導率和水勢進行長期監測，監測的數據將源源不斷的上傳到云平臺，并且可以通過瀏覽器訪問采集的數據，實現足不出戶就能對設備進行監控。
系統介紹：
DJ-6292D土壤水分溫度電導率水勢測量系統用于對土壤的水分、溫度、電導率和水勢進行長期監測，監測的數據將源源不斷的上傳到云平臺，并且可以通過瀏覽器訪問采集的數據，實現足不出戶就能對設備進行監控。

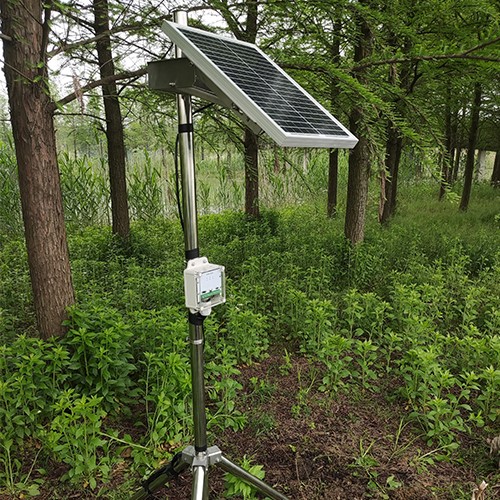

土壤水分溫度電導率水勢測量系統由傳感器、數據采集器、電源系統、安裝支架等部分組成。土壤傳感器具有高精度高可靠性的特點。數據采集器具有數據采集、數據定時存儲、參數設定、友好的人機界面和標準通信功能。廣泛應用于氣象、環保、農林、水文、軍事、倉儲、科學研究等領域。
特點：
·支持土壤水分、土壤溫度、土壤電導率、土壤水勢等傳感器，其他的傳感器可根據需要選擇。
·支持多層土壤水分、土壤溫度、土壤電導率、土壤水勢的測量，具體的層數可以根據需要選擇。
·系統具有多種供電方式，交直流兩用或配太陽能電池供電。
·工作在極端環境中，工作溫度范圍為-20℃到70℃，濕度為100％，更低工作溫度可以通過定制擴展到-40℃。
·中文操作軟件，操作簡單易懂，中文使用手冊。
測量參數：
土壤水分、土壤溫度、土壤電導率、土壤水勢。
可擴展測量參數：
空氣溫度、空氣相對濕度、大氣壓、風速、風向、總輻射、光合有效輻射等。
應用領域：
各大高校、科研機構用于氣象、環境監測、交通運輸、軍事、農林、水文、極地考察等諸多領域。
技術參數：
DJ-6095數據采集器 | 圖片 | |
工作溫度 | -20°C 到+70°C，使用外部電池低溫可擴展至-40℃ | |
模擬輸入 | 支持8個單端輸入，可單獨配置，用于電壓測量 | |
脈沖計數 | 4個 | |
頻率 | 1個 | |
電壓激勵終端 | 3個 | |
開關12V | 12個 | |
SDI-12 | 8個 | |
RS485/ RS232 | 4個 | |
模擬電壓精確度 | 12 位分辨率，量程為 5000mV，輸入阻抗為50KΩ，基本分辨率為 1.47mV，精度為±（0.1%讀數+2 位分辨率)(-20℃-40℃) | |
供電 | 使用內置鋰電池時：18-24V，最大充電電流2A 使用外接電池時：12-16V供電 | |
通訊協議 | Modbus，RS485/RS232，SDI-12和其他 | |
內部存儲 | 32M，可以存儲64384條數據，1小時存儲一條數據能存儲7.3年 | |
內部鋰電池 | 根據需求可選16Ah/12.8V磷酸鐵鋰電池 | |
電力消耗 | 休眠：0.22mA，測量：12mA(不含傳感器)，網絡發送：最大40mA | |
移動傳輸 | 支持，內置SIM卡，支持LTE CAT1 | |
云平臺 | 支持，云端數據免費存儲 | |
充電 | 內置 MPPT 功能的太陽能充電控制電路 | |
GPS | 內置高精度GPS | |
內置傳感器 | 內置高精度大氣壓力傳感器，內置主板溫度監測 | |
土壤水分溫度電導率傳感器 | 圖片 | |
信號輸出類型 | SDI-12接口V1.3版本 |
|
供電電壓 | 3.6-16V DC直流 | |
土壤介電常數 | 量程：0.88（空氣）-81.88（水） 分辨率：0.88-40.00內±0.1；40.00-81.88內±0.5 精度：0.88-40.00內±2%，40.00-81.88內±5% | |
土壤溫度 | 量程：-40-80℃ 分辨率：0.1℃ 精度：±0.5℃ | |
土壤電導率 | 量程：20ds/m (20000us/cm) 分辨率：0-7 ds/m內0.01 ds/m，7-20 ds/m內0.05ds/m 精度：0-7 ds/m內±5%，7-20 ds/m內±15% | |
電導率補償 | 內置溫度補償傳感器，補償范圍0-50℃ | |
測量方法 | 土壤水分FDR方法，土壤電導率交流電橋法 | |
防護等級 | IP68浸沒水中可長期使用 | |
運行環境 | -40-85℃ | |
探針材料 | 防腐特制電極 | |
密封材料 | 黑色阻燃環氧樹脂 | |
安裝方式 | 全部埋入或探針全部插入被測介質 | |
默認線纜長度 | 5米，線纜長度可以按要求定制 | |
土壤水勢傳感器 | 圖片 | |
信號輸出類型 | SDI-12 | |
供電電壓 | 3.6-15V DC直流 | |
土壤水勢 | 量程：-9到-2000kPa(1.96-4.31pF) 分辨率：0.1 kPa 精度：-9到-100 kPa之間為：±(讀數的10%+2 kPa) | |
運行環境 | -40-60℃ | |
安裝方式 | 全部埋入或探頭全部插入被測介質 | |
默認線纜長度 | 5米，線纜長度可以按要求定制 | |
T20W (20W太陽能供電套件) | ||
太陽能組件技術參數 | | |
額定峰值功率 | 20W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 1.10A | |
短路電流（Isc） | 1.197 | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
