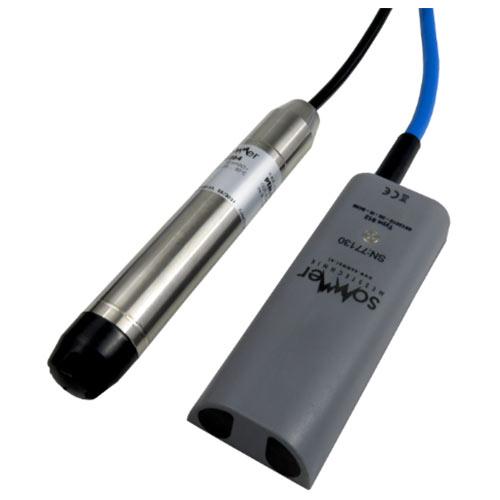

用途：用于水處理和分配應用的超聲波排放測量系統，它將兩個傳感器組合在一個系統中。首先通過壓力探頭或雷達傳感器確定水位，其次通過超聲波多普勒傳感器同時測量平均流速。
特點：
? 流速范圍 0.01—5 m/s
? 帶壓力傳感器的水位范圍可達10 m
? 帶雷達傳感器的水位范圍可達15 m
? 極寬的放電范圍
? 多種安裝選項
? 防水控制器外殼，可抵抗腐蝕性煙霧和液體
? 簡單集成到現有的數據采集和控制系統中
? 輕松連接到數據記錄器
? 多種數據接口：RS-485、SDI-12、Modbus、模擬、脈沖
技術參數：
超聲波多普勒速度傳感器 | |
測量范圍 | 0.01 至 5 m/s（0.03 至 16.4 ft/s） |
準確度 | ±2 % of reading if V ≥ 0.5m/s (1.64 ft/s) ±0.01 m/s (± 0.03 ft/s) if V<0.5m/s (1.64 ft/s) |
分辨率 | 1 毫米/秒（0.003 英尺/秒） |
最小流體水平 | 傳感器底座上方5毫米（0.59英寸）至20毫米（0.79英寸），前提是傳感器完全潤濕 |
浸沒 | 1 bar |
原理 | 使用雙1 MHz換能器的多普勒傳感器 |
工作溫度 | -10℃—+80℃ |
儲存溫度 | -10℃—+80℃ |
尺寸 | L x ?160 x 24 mm |
重量 | 200g |
材料 | 不銹鋼 (316L / 1.4404) |
密封件 | Viton（標準）、EPDM、Kalrez |
SOMLEVEL液位傳感器 | |
測量范圍 | 15 m (49.21 ft) |
精度 | ≤2毫米 |
光束角 | 8° |
測量頻率 | W波段 (80 GHz） |
安裝 | 連接螺紋 G1、1NPT、R1 |
過程壓力 | -1—+3 bar (-100—200 kPa, -14.5—43.51 psig) |
過程溫度 | -40—+80℃ (-40—+176°F) |
環境溫度 | -40—+80℃ (-40—+176°F) |
尺寸 | ?76 x 109 mm (?2.99 x 4.28 in) |
重量 | 0.7千克（1.543磅） |
材料 | 接液部件：PVDF 過程密封：FKM 連接電纜：PVC 絕緣 |
防護等級 | IP68 |
PQ-控制器 | |
電源 | 9—28 VDC過壓和反向電壓保護，如果與可選電池一起使用，則具有深度放電保護 |
輸出 | （9600—115200 波特）、Modbus RTU、SDI-12（版本1.3）、3x 4—20mA輸出（液位、速度和流量） |
工作溫度 | -40—60℃(-40—140°F) |
儲存溫度 | -40—60℃(-40—140°F) |
防護等級 | IP67 |
雷電保護 | 放電容量為6 kA Ppp的間接雷電綜合保護 |
材料 | 鋁粉末涂層 |
