用途：小型土壤蒸滲系統是基于水量平衡原理直接測量地表蒸散的成組設備，能夠?qū)崿F(xiàn)降雨量、蒸發散量和排水量的精確測量；選配各種類型的傳感器，可用于研究水分平衡、物質平衡、土壤溶質運移等領域內的的科研需求。
特點：
總體占地面積小，重量輕；轉運、安裝方便，可快速部署；
整套設備經濟性好，可以實現成組配置，減小實驗誤差；
耐用、無污染的材質，減少由于材質生銹、結構腐蝕帶來的數據測量誤差；
能直接測量水量平衡；
自動排水系統
數據自動遠程傳輸云平臺
太陽能電池板+蓄電池供電，無人值守；
可選配雨量傳感器、張力計、土壤水分傳感器、土壤電導率、土壤溫度傳感器、數據遠程傳輸模塊等；
可根據客戶需求，定制坡地專用小型土壤蒸滲系統。
主要技術參數：
技術參數 | DJ-2120 | DJ-2121 | DJ-2122 | DJ-2123 | DJ-2124 | DJ-2125 | DJ-2126 | DJ-2127 | DJ-2128 | ||||||||
數據采集器 | |||||||||||||||||
模擬通道 | 8個單端輸入，可單獨配置，用于電壓測量 | ||||||||||||||||
脈沖通道 | 4個 | ||||||||||||||||
電壓激勵終端 | 3個 | ||||||||||||||||
開關12V | 12個 | ||||||||||||||||
SDI-12 | 8個 | ||||||||||||||||
RS485/ RS232 | 4個 | ||||||||||||||||
模擬電壓精確度 | 12 位分辨率，量程為 5000mV，輸入阻抗為50KΩ，基本分辨率為 1.47mV，精度為±（0.1%讀數+2 位分辨率)(-20℃-40℃) | ||||||||||||||||
供電 | 使用外接電池時：11-24V供電 | ||||||||||||||||
通訊協議 | Modbus，RS485/RS232，SDI-12和其他 | ||||||||||||||||
內部存儲 | 32M，可以存儲64384條數據，1小時存儲一條數據能存儲7.3年 | ||||||||||||||||
功耗 | 休眠：0.24mA，空閑：4.6mA，測量：12mA(不含傳感器)，網絡發送：平均40mA | ||||||||||||||||
移動傳輸 | 支持，內置SIM卡，支持LTE CAT1 | ||||||||||||||||
云平臺 | 支持，云端數據免費存儲，云端數據計算，云端歷史曲線顯示，提供API數據服務，提供私有化平臺數據對接（數據直發私有平臺） | ||||||||||||||||
GPS | 內置高精度GPS | ||||||||||||||||
內置傳感器 | 內置高精度大氣壓力傳感器，內置主板溫度監測 | ||||||||||||||||
尺寸 | 350mm×250mm×120mm | ||||||||||||||||
重量 | 4.5kg | ||||||||||||||||
工作溫度 | -20℃到+70℃（可定制-40℃） | ||||||||||||||||
防護等級 | IP65 | ||||||||||||||||
內桶 | |||||||||||||||||
材質 | SUS304不銹鋼 | ||||||||||||||||
直徑 | φ300 | φ300 | φ300 | φ600 | φ600 | φ600 | φ900 | φ900 | φ900 | ||||||||
高度 | 300 | 600 | 900 | 300 | 600 | 900 | 300 | 600 | 900 | ||||||||
下滲水口徑 | Φ12mm | ||||||||||||||||
外桶 | |||||||||||||||||
材質 | PP高聚合物（無毒、無臭、無味、耐腐蝕） | ||||||||||||||||
直徑 | 500 | 500 | 500 | 800 | 800 | 800 | 1100 | 1100 | 1100 | ||||||||
高度 | 450 | 750 | 1050 | 450 | 750 | 1050 | 450 | 750 | 1050 | ||||||||
稱重變送器 | |||||||||||||||||
供電 | 24V | ||||||||||||||||
內部分辨率 | 1/1000000 | ||||||||||||||||
AD采樣速率 | 50；60；100；120；200；240；400；480；800；960 | ||||||||||||||||
輸入靈敏度 | 0.1uV/d | ||||||||||||||||
激勵電壓 | 5V 200mA | ||||||||||||||||
輸出 | RS485/232、電壓、電流 | ||||||||||||||||
顯示 | 6位數顯 | ||||||||||||||||
稱重傳感器 | |||||||||||||||||
稱臺方式 | 單點 | 三點 | |||||||||||||||
額定量程 | 0-500KG | 0-1500KG | |||||||||||||||
產品材質 | 合金鋁（表面陽極化） | 不銹鋼 | |||||||||||||||
靈敏度 | 2.0±0.002mv/v | ||||||||||||||||
分辨率 | ≥1g | ||||||||||||||||
精度 | ≥2g | ||||||||||||||||
精度等級 | C3 | ||||||||||||||||
安全過載 | 150%( % of R.C.) | ||||||||||||||||
線纜類型 | 六線制 | ||||||||||||||||
溫度補償 | -10 to +40℃ | ||||||||||||||||
下滲水傳感器 | |||||||||||||||||
傳感器類型 | 翻斗與磁簧開關 | ||||||||||||||||
輸出 | 開關信號 | ||||||||||||||||
分辨率 | 0.2mm（4.28ml） | ||||||||||||||||
精確度 | ±4% | ||||||||||||||||
土壤三參數 | |||||||||||||||||
測量范圍 | 水分：0.88-81.88%；溫度：-40-80℃；電導率：0-23000us/cm | ||||||||||||||||
防護等級 | IP68 | ||||||||||||||||
水位監測 | |||||||||||||||||
測量范圍 | 0-1m | ||||||||||||||||
工作電壓 | 12V | ||||||||||||||||
介質溫度 | -40-60℃ | ||||||||||||||||
輸出信號 | RS485 | ||||||||||||||||
材質 | 316L | ||||||||||||||||
排水系統 | |||||||||||||||||
流量 | 1800ml/min | ||||||||||||||||
供電 | 12V | ||||||||||||||||
三角支架 | |||||||||||||||||
整體高度 | 2米 | ||||||||||||||||
材質 | 全SUS304不銹鋼 | ||||||||||||||||
安裝桿外徑 | 42mm | ||||||||||||||||
供電系統 | |||||||||||||||||
太陽能板 | 12V60W | ||||||||||||||||
蓄電池 | 12V65AH | ||||||||||||||||
地埋箱 | 對應蓄電池尺寸 | ||||||||||||||||
數據傳輸 | |||||||||||||||||
云平臺 | 3年免費 | ||||||||||||||||
可拓展配置（選配） | |||||||||||||||||
土壤張力計 | |||||||||||||||||
土壤溶液取樣 | |||||||||||||||||
氣象傳感器 | 風、雨量、輻射、氣壓等 | ||||||||||||||||

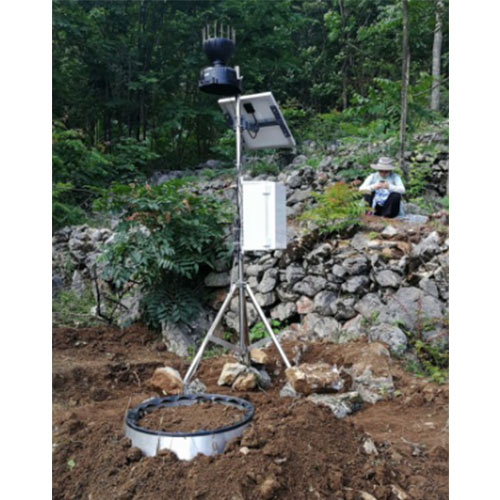

案例：土壤蒸滲安裝案例
