系統簡介：

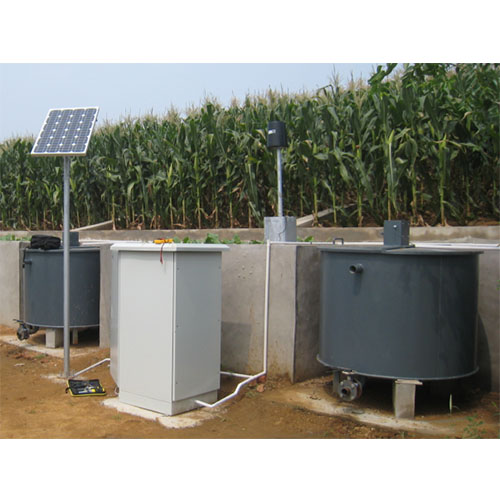

地表徑流是水土流失相關研究中的一個重要指標。傳統的測量方法一般是人工測量，難以保證數據的實時性和準確性。儲水桶式地表徑流測量系統使用儲水桶匯集徑流小區中的地表徑流，最后通過超聲波液位傳感器測量其水位高度，得出地表徑流量，優勢在于長期實時監測，并將地表徑流匯集起來，方便后續測量養分流失、含沙量等指標。
系統特點：
實時監測，結合降雨量得出每個時刻的地表產流量；
匯集地表徑流，方便測量產沙量及養分流失；
太陽能供電，可長期監測；
數據存儲量大，保證數據的完整性。
可以用于徑流泥沙取樣和泥沙分析
測量參數：
降雨量、地表徑流量
可擴展測量參數：
氣象參數（風速、風向、溫濕度等）、土壤水分
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR300數據采集器 | 技術參數 | 圖片 |
CPU | ARM Cortex M4，運行頻率144MHz |
|
內存 | 30MB數據存儲，80MB CPU驅動程序，2MB操作系統 | |
時鐘精度 | ±1分/月； | |
USB Micro B接口 | 直接連到電腦，2.0全速，12Mpbs | |
RS232接口 | 連接RS232通訊設備或串口傳感器 | |
電池端子對（-BAT+） | 連接12V電源輸入或用于UPS模式給蓄電池充電； | |
充電端子對（-CHG+） | 連接16-32V直流電源轉換器或12V或24V太陽能板（10W） | |
功耗@12VDC | 1.5mA（睡眠），5mA（1HZ掃描），23mA | |
最優模擬量精度 | ±(0.04% 讀數 ±3 μV), 0° to 40°C | |
最優有效分辨率 | 23 nV (量程±34 mV, 差分反轉測量 50/60 Hz fN1) | |
工作溫度 | 工作溫度：-40℃to+70℃ | |
外形尺寸 | 14.0 x 7.6 x 5.1 cm （5.5 x 3.0 x 2.0 英寸） | |
重量 | 242g |
6466翻斗式雨量計 | ||
傳感器類型 | 帶干簧管的翻斗 |
|
雨水收集面積 | 214 cm2 | |
電纜長度 | 12米 | |
雨量計材料 | 抗紫外線的ABS材料 | |
雨量精度 | 降雨速率達到250mm/hr時，精度為降雨總量的±3% 其他情況下，精度為0.01"/0.2mm，以較大者為準 | |
降雨速率精度 | ±5％（降雨速率到250mm/hr） | |
分辨率 | 0.2mm | |
尺寸(直徑x高) | 16.5cm*24cm（不包含防鳥真的高度） | |
重量 | 1.8kg | |
使用環境溫度 | -40 to 65 °C | |
使用環境濕度 | 0-100% | |
PWCS71超聲水位傳感器 | ||
傳感器類型 | 超聲 |
|
測量范圍 | 0.25 到 4 米 | |
測量精度 | ±0.25%滿量程 | |
輸出信號 | RS485/Modbus協議 、 4~20mA/HART協議 | |
防爆等級 | Exia IIB T6 Ga | |
防護等級 | 鋁外殼IP68 | |
分辨率 | 1mm | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
