用途：

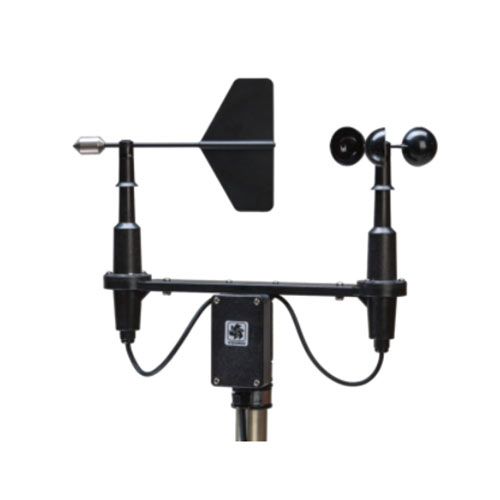

03002風速風向傳感器可以精確的測量風速和風向。03102僅僅是一個風速計，如果用戶只想測量風速要素，使用該傳感器即可。這些傳感器可以直接連接至我們的數據采集器上，無需其它信號條件。我們當前所有的傳感器以及已經停產的傳感器均兼容該風速風向傳感器。
特點：
傳感器采用三杯式風速計測量風速，轉動的風杯產生一個交流正弦波，該正弦波和風速的大小有一定比例。通過數據采集器的脈沖計數通道來測量交流信號的頻率，然后轉換成工程單位（英里每小時，m/s，節）。風向通過一個電位計來測量，采集器為電位計提供精密激發電壓，電位計的輸出信號為模擬電壓，電壓的大小和風向的方位角成比例。
技術參數：
測量范圍 | 風速：0-50 m/s(112 mph)； 方位：360°（機械），352°（電子，8°開角） |
測量精度 | 風速：±0.5 m/s（1.1mph）； 風向：±5° |
閾值 | 風速：1.1 m/s（2.5mph）； 風向：1.3m/s(2.9mph)，在10°時。 |
信號輸出 | 風速：磁感應交流電壓，每轉1個脈沖。1800rpm(30Hz)= 22.8m/s（51mph）； 風向：精密導電電位器：10KΩ電阻，線性1%，平均壽命5千萬轉； |
動力響應 | 風速距離常數：2.3m（63%覆蓋）； 風向延遲距離：0.5m（50%覆蓋）； 阻尼系數：0.2 |
電源 | 激勵電壓: 15 VDC Max |
工作溫度 | -50-50℃ |
尺寸 | 整體高度32cm；橫臂長度28cm；風向標長度22cm；風杯直徑12cm；安裝桿直徑34mm |
重量 | 0.6kg（03002）） |
